شیر اطمینان

کارایی شیر اطمینان در مصارف پتروشیمی نفت و گاز و انواع آنها

در این مقال به بررسی انواع و کاربرد شیر های اطمینان پرداخته خواهد شد

بررسی شیر اطمینان

شیر اطمینان چیست؟

شیر اطمینان شیری است که جهت حذف فشار استاتیکی از سیستم های سیالات مورد استفاده قرار می گیرد. ایمن سازی سیستم توسط این شیر از طریق خارج کردن مقداری از سیال که می تواند مایع یا گاز باشد، از محل تحت فشار رخ می دهد. معمولا شیر اطمینان در محل هایی که احتمال اضافه بار فشار در آنجا بیشتر است نصب می گردد. این وسیله در موتورخانه ها، پتروشیمی ها، بویلر ها، ابگرمکن و... مورد استفاده قرار می گیرد. طرز کار این محصول بدین شکل است که با افزایش فشار موجود در سیستم به سوپاپ این شیر فشار وارد شده و این فشار به فنر وارد می گردد. فشار وارده به فنر باعث جابه جایی سوپاپ بالایی می شود در نتیجه مواد از کناره های سوپاپ تا حد تنظیم فشار داخلی سیستم خارج می گردد. البته توجه داشته باشید که شیر مورد استفاده در هر سیستم متناسب با همان سیستم می باشد. در ادامه انواع شیر اطمینان بیان شده است.

کاربرد شیر اطمینان

کاربرد شیر اطمینان در صنایع نفت، گاز و پتروشیمی

کاربرد شیر اطمینان در صنایع نفت، گاز و پتروشیمی بسیار گسترده است این وسیله از خسارات جانی و مالی شدید جلوگیری می کند. شیر اطمینان مورد استفاده در صنایع نفت، گاز و پتروشیمی باید توانایی خارج کردن مقادیر زیادی از سیالات در زمان مناسب را داشته باشد تا از انفجار جلوگیری نماید.

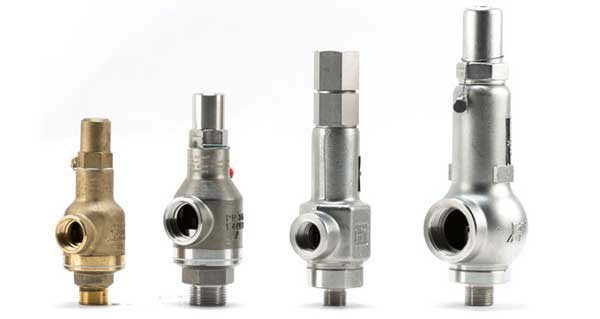

انواع شیر های اطمینان مورد استفاده در صنایع

انواع گوناگونی از شیر اطمینان با دسته بندی های مختلف موجود است ما در اینجا به صورت خلاصه شیر های اطمینان را از نظر کاربرد تقسیم بندی کرده ایم.

  • شیر دومنظوره: این‌ نوع شیر توانایی کاهش فشار در سیستم های گازی و مایع را به صورت همزمان دارا می باشد.
  • شیر آزاد کننده پیلوتی: این مدل دارای دو شیر می باشد که که شیر دوم آن یعنی شیر پیلوت نقش اصلی را دارد.
  • شیر آزاد کننده متعادل: کاهش دهنده فشار برگشتی است.
  • شیر آزاد کننده: به صورت اتوماتیک کار می کند و در سیستم های مایع کاربرد دارد.
  • شیر اطمینان: فشار بخار ها و گاز ها را با سرعت کاهش می دهد.
  • شیر کنترل دما: این نوع شیر به تغییرات دما واکنش نشان می دهد.
  • شیر خلا شکن: افت فشار نیز از مواردی است که در سیستم های سیالات ممکن است رخ دهد و از انسجام مواد جلوگیری کند. در این مورد از شیر خلا شکن استفاده می شود.

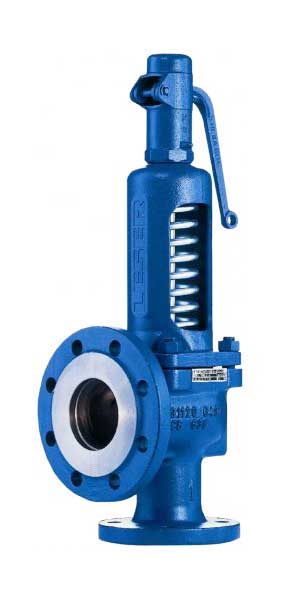

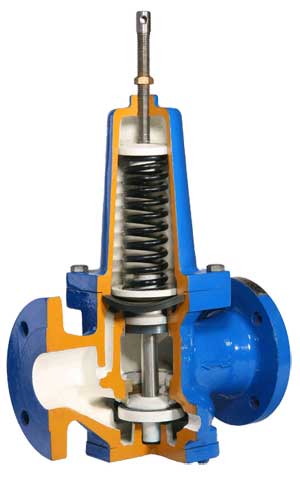

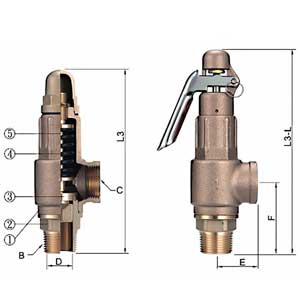

انواع شیر اطمینانداخل شیر اطمیناناجزاء شیر اطمینان
